シリンダーホーニングのやり方と角度・工具選びの全手順

シリンダーホーニングのやり方と工具・角度の全手順

ドリルをそのまま使うと砥石が割れてシリンダーが台無しになります。

シリンダーホーニングとは何か・クロスハッチの役割

シリンダーホーニングとは、エンジンのシリンダー内壁に専用の砥石工具で網目状の微細な溝（クロスハッチ）を刻む作業です。 この溝がオイルを保持することで、ピストンリングとシリンダー壁の間に安定した油膜を形成します。 つまり、オイル保持のための「器」を内壁に作る作業ということですね。 20000rpm.universal(https://20000rpm.universal.jp/s-62.html)

ホーニング加工なしの状態では、シリンダー内壁が鏡面に近くなり、オイルが弾かれやすくなります。 この状態が続くと「ポリッシング現象」と呼ばれる状態になり、潤滑油の消費量が急激に増大することが確認されています。 オーバーホール後に焼き付きが起きる原因の多くは、実はホーニング不足です。 everloy-cemented-carbide(https://www.everloy-cemented-carbide.com/column/1757/)

クロスハッチの目安となる角度は45〜60度とされています。 これは、はがきを対角線で斜めに切ったときのような交差ラインで、ピストンが上下するたびにオイルがその溝に沿って均一に広がる構造です。 角度が正確かどうかが、エンジンの慣らし期間の長さと耐久性に直結します。 20000rpm.universal(https://20000rpm.universal.jp/s-62.html)

シリンダーホーニングに必要な工具と砥石の番手の選び方

必要な工具は以下の4点です。 20000rpm.universal(https://20000rpm.universal.jp/s-62.html)

• シリンダーホーニングツール（ボールホーン型またはフレックスホーン型）
• 電動ドリル（変速機能付きが望ましい）
• スピードコントローラー（回転数制御に必須）
• 潤滑オイル（エンジンオイルまたは切削油）

砥石の番手（グリット数）は用途で選びます。 youtube(https://www.youtube.com/watch?v=GROpGL2ajUo)

番手	用途	仕上がり
#220〜240	錆落とし・傷修正	粗め・オイル保持に優れる
#280〜320	一般的なオーバーホール	標準的なクロスハッチ
#600〜800（耐水ペーパー）	軽い表面整え	浅い溝・油膜が薄くなりやすい

耐水ペーパー（#800）でのホーニングは「深さが足りない」という問題があります。 指でなぞるとすべすべに見えても、爪でなぞるとわずかな凹凸しか感じられず、専用ホーニングツールと比べるとオイル保持力が明らかに低いです。 これは使えそうな情報ですね。 20000rpm.universal(https://20000rpm.universal.jp/s-62.html)

バリオスのような49mmシリンダーには、対応内径25〜63mmのツールが適合します。 購入前に必ず愛車のシリンダー内径をサービスマニュアルで確認してください。 20000rpm.universal(https://20000rpm.universal.jp/s-62.html)

シリンダーホーニングのやり方・回転数と往復速度の正しい手順

具体的な手順は以下の流れです。

1. 砥石をオイルに浸す：砥石が「お腹いっぱい」になるまでオイルを十分に含ませる
2. シリンダー内壁にもオイルを塗布：乾燥した状態での作業は厳禁
3. 圧力調整ネジを緩め側から少し締める：強すぎる圧力はシリンダーを削りすぎる原因になる
4. 回転数を300〜1200rpmに設定：スピードコントローラーで必ず制御する
5. ドリルを起動しながらシリンダー内を往復：一定のリズムで上下に動かす
6. 往復回数は30回を目安に：10往復程度でも効果はあるが、30往復で均一なクロスハッチが得られる

20000rpm.universal(https://20000rpm.universal.jp/s-62.html)

回転数が重要です。 ドリルをスピードコントローラーなしで使うと、通常2000rpm前後になります。 規定の1200rpm上限を大きく超えるため、砥石破損・クロスハッチの崩れ・怪我のリスクが一気に高まります。 20000rpm.universal(https://20000rpm.universal.jp/s-62.html)

往復速度が速すぎると、クロスハッチの角度が急になり縦傷に近い線になります。 縦傷はオイルを保持できず、むしろピストンリングが引っかかる原因です。 回転数と往復速度のバランスが条件です。 20000rpm.universal(https://20000rpm.universal.jp/s-62.html)

シリンダーホーニングの失敗パターンと対処法

失敗の多くは「回転数の管理ミス」と「練習なしの本番投入」の2つに集約されます。 実際にDIYでホーニングを行った記録では、本番前にジャンクシリンダーで練習し失敗を経験したケースが多く報告されています。 練習は必須です。 20000rpm.universal(https://20000rpm.universal.jp/s-62.html)

よくある失敗パターンと結果を整理します。

• 🔴 回転数が高すぎる（2000rpm超）：砥石の破片がシリンダー内に飛散し、再使用不能になる
• 🔴 往復速度が速すぎる：クロスハッチが縦傷化し、オイル保持力がほぼゼロになる
• 🔴 オイルなしで作業：砥石がシリンダー壁に焼き付き、深い傷が入る
• 🔴 圧力が強すぎる：シリンダー内径が許容範囲を超えて拡大し、ピストンクリアランスが狂う
• 🟡 錆があるシリンダーに過剰ホーニング：20〜30往復追加しても錆は取れない場合がある

20000rpm.universal(https://20000rpm.universal.jp/s-62.html)

「一度練習して感覚を掴む」ことが推奨されています。 練習台には塩ビパイプが有効で、コスト数百円で安全に手の感覚を習得できます。 本番シリンダーを無駄にしないための対策として覚えておけばOKです。 20000rpm.universal(https://20000rpm.universal.jp/s-62.html)

DIYホーニングとプロ加工の違い・内燃機加工店の活用ポイント

DIYホーニングとプロの内燃機加工の最大の違いは「寸法精度の管理ができるかどうか」です。 DIYでは砥石の圧力・回転数・往復回数をある程度の感覚で調整しますが、プロの専用ホーニングマシンは加工径をミクロン単位で制御します。 厳しいところですね。 everloy-cemented-carbide(https://www.everloy-cemented-carbide.com/column/1757/)

DIYで対応できる範囲と、プロに依頼すべき状況を整理します。

• ✅ DIY可：オーバーホール時のクロスハッチの再生（軽い摩耗・傷なし）
• ✅ DIY可：新品シリンダーの慣らし前処理（クロスハッチの強化）
• ⛔ プロ推奨：シリンダーに縦傷・焼き付き跡がある場合（ボーリング加工が必要）
• ⛔ プロ推奨：ボアアップ（オーバーサイズピストンへの変更）を伴う場合

内燃機加工店では、ボーリング後に必ずホーニングが施されます。 この一連の工程を省くとオイルアップ（オイル消費の増大）が発生し、最悪の場合エンジンから白煙が上がる症状につながります。 シリンダーボーリングとホーニングはセットで考えるのが原則です。 marinegiken.co(https://marinegiken.co.jp/news.php?id=10)

プロへの依頼費用の目安は、バイク用シリンダー1本あたり3,000〜8,000円程度が相場です。 DIYツールの購入費用（ホーニングツール＋スピコンで3,000〜5,000円程度）と比較しても、初回はプロへの依頼を基準に検討する価値があります。 どちらを選ぶかは、作業頻度と学習コストで判断してください。

参考：ホーニング加工の目的と内燃機加工の詳細について
マリン技研：シリンダーライナー、ホーニングの目的と再ホーニング効果

参考：DIYホーニングの具体的な手順と失敗例
20000rpm：KAWASAKIバリオスのシリンダーホーニング実践記録

参考：ホーニング加工の精度と工業的な位置づけ
アスク：ホーニング加工の精密技術と内径仕上げの解説

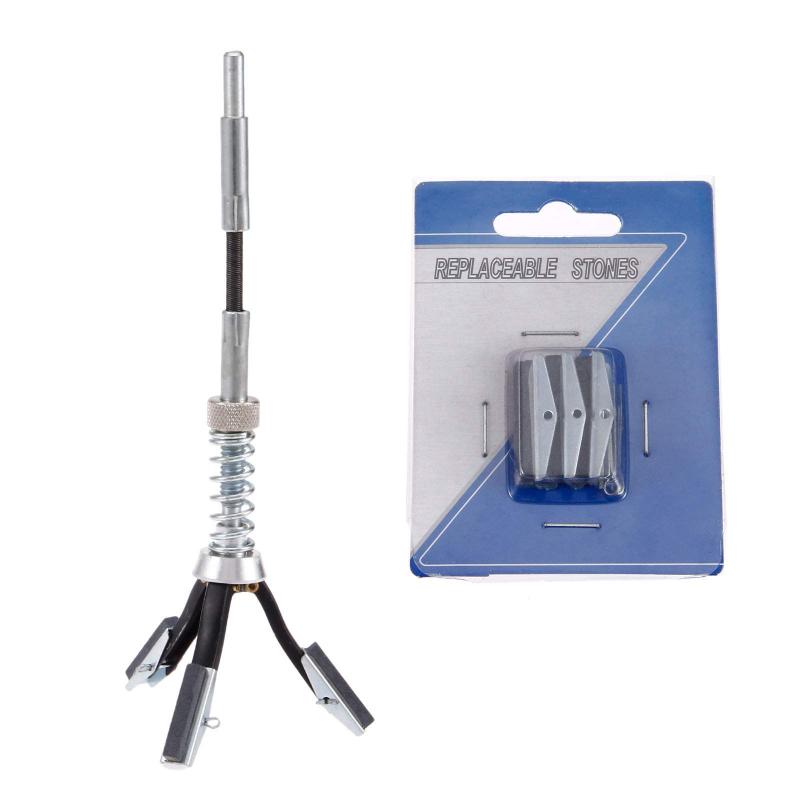

ブレーキシリンダーホーン ブレーキシリンダーホーニング 砥石セット付き(3個組) 20mm-63mm 車輌整備ツール 研磨工具 エアードリル装着 車 ボアホーニング工具
